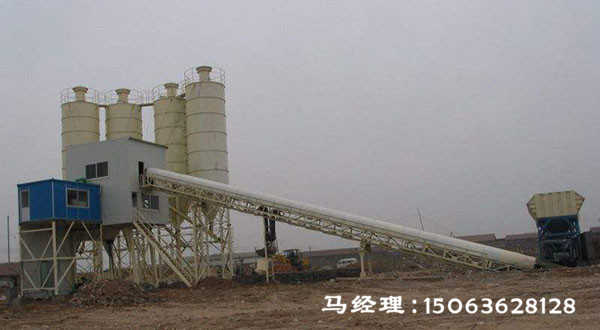

HZS120A混凝土攪拌站分項配置表(單臺)
序號 | 部件名稱 | 規格型號 | 數量 | 產地 | 備注 | |
1 | 骨料配 料系統 | 配料機 | PL3200 | 1 | 山東貝特 | 四斗單獨計量 |
機架 |
| 2 | 山東貝特 | |||
儲料斗 | 20m3 | 4 | 山東貝特 | |||
氣缸 | 80X310 | 8 | 濟南奧卓 | |||
側板 |
| 8 | 山東貝特 | |||
立板 |
| 6 | 山東貝特 | |||
卸料門 |
| 8 | 山東貝特 | |||
計量斗總成 | 1.8m3 | 4 | 山東貝特 | |||
電動滾筒 | 11kw | 1 | 山東貝特 | |||
輸送膠帶 | 1000x5-32.6米 | 1 | 山東濰坊 | |||
傳感器 | 2000kg | 12 | 青島同樂 | |||
槽托輥總成 | Φ89x375 | 57 | 山東貝特 | |||
平托輥總成 | Φ89x1150 | 7 | 山東貝特 | |||
2 | 斜皮帶機 | 皮帶輸送機 | 傾角Q=18° | 1 | 山東貝特 | 采用運輸皮帶提升，提高了生產效率 |
輸送膠帶 | 帶寬1000mm | 1 | 山東濰坊 | |||
暫存料斗 | 3m3 | 1 | 山東貝特 | |||
槽托輥總成 | Φ108x375 | 1套 | 山東貝特 | |||
平托輥總成 | Φ108x1150 | 1套 | 山東貝特 | |||
驅動電機 | 37kw | 1 | 山東貝特 | |||
拉線開關 |
| 1 | 德力西 | |||
3 | 控制室 | 控制室支架 |
| 1 | 山東貝特 | 密封良好，配備冷暖空調 |
瓦楞板 |
| 1 | 山東貝特 | |||
椅子 |
| 1 | 外 購 | |||
空調 | 1.5匹（冷暖型） | 1 | 海信空調 | |||
4 | 機 架 | 房頂 |
| 1 | 山東貝特 |
|
攪拌單元 |
| 1 | 山東貝特 | |||
計量單元 |
| 1 | 山東貝特 | |||
5 | 主機系統 | 攪拌機 | 2方 | 1 | 珠海仕高瑪 |
|
攪拌裝置 |
| 1 | ||||
傳動裝置 |
| 2 | ||||
主機蓋 |
| 1 | ||||
攪拌罐 |
| 1 | ||||
驅動電機 | 37kw | 2 | ||||
行星減速機 |
| 2 | ||||
卸料機構 | 液壓卸料 | 1 | ||||
卸料門 |
| 1 | ||||
電動濃油泵 |
| 1 | ||||
供油系統 |
| 1 | ||||
襯板及攪拌葉片 | 高猛耐磨 | 1套 | ||||
6 | 計量系統 | 水泥計量斗 |
| 1 | 山東貝特 |
|
傳感器 | 1000kg | 3 | 青島同樂 | |||
卸料蝶閥 | DN300 | 1 | 鄭州超凡 | |||
振動器 | 0.065kw | 1 | 普田振動 | |||
粉煤灰計量斗 |
| 1 | 山東貝特 | |||
傳感器 | 500kg | 3 | 青島同樂 | |||
卸料蝶閥 | DN250 | 1 | 鄭州超凡 | |||
振動器 | 0.065kw | 1 | 普田振動 | |||
水計量斗 |
| 1 | 山東貝特 | |||
傳感器 | 500kg | 3 | 青島同樂 | |||
卸水泵 | 4kw | 1 | 山東淄博 | |||
襯膠水閥 | DN100 | 1 | 鄭州超凡 | |||
外加劑計量斗 |
| 1 | 山東貝特 | |||
傳感器 | 200 kg | 1 | 青島同樂 | |||
襯膠水閥 | DN80 | 1 | 鄭州超凡 | |||
7 | 水路系統 | 潛水泵 | 7.5kw | 1 | 山東淄博 |
|
沖洗接頭 |
| 1 | 山東貝特 | |||
出水膠管 |
| 1 | 山東貝特 | |||
輸水膠管 |
| 1 | 山東貝特 | |||
管路及配件 |
| 1 | 山東貝特 | |||
8 | 外加劑系統 | 膠管 |
| 1 | 外 購 |
|
管路及配件 |
| 1 | 山東貝特 | |||
外加劑儲液箱 | 5m3 | 1 | 山東貝特 | |||
離心泵 | GISG32-160(I)-2.2kw | 1 | 山東淄博 | |||
9 | 氣路系統 | 氣控元件電磁閥 |
| 1 | 益華氣動 |
|
空壓機 | FG-150-11KW | 1 | 上海復盛 | |||
壓縮空氣過濾器 |
| 1 | 山東青島 | |||
管路及接頭 |
| 1 | 山東貝特 | |||
氣控管 |
| 1 | 益華氣動 | |||
氣控箱 |
| 1 | 山東貝特 | |||
10 | 電控系統 | 電器元件 |
| 1 | 施耐德 |
|
攪拌站生產軟件 |
| 1 | 山東貝特 | |||
顯示器 | 19＂彩顯 | 1 | 知名品牌 | |||
打印機 | LQ-520K | 1 | 愛普生 | |||
UPS | SVC500B | 1 | 知名品牌 | |||
操作臺 |
| 1 | 山東貝特 | |||
強電柜 |
| 1 | 山東貝特 | |||
電線、電纜 |
| 1 | 山東青島 | |||
攝像頭 |
| 4 | 廣東深圳 |
| ||
11 | 外包裝系統 | 外包骨架 |
| 1套 | 山東貝特 |
|
塑鋼門窗 |
| 1套 | 山東貝特 |
| ||
保溫單板 |
| 1套 | 山東貝特 |
| ||
12 | 隨機附件 | 專用工具 |
| 1 | 山東貝特 |
|
說明書 |
| 1 | 山東貝特 |
| ||
電路圖 |
| 1 | 山東貝特 |
| ||
選配件 | ||||||
13 | 螺旋輸送機 | φ273×10m×30° |
| 2 | 山東貝特 |
|
φ219×10m×30° |
| 2 | 山東貝特 |
| ||
14 | 粉 倉 | 筒倉 | 200t | 4 | 山東貝特 |
|
濾芯除塵器 |
| 4 | 山東貝特 |
| ||
手動蝶閥 | DN300 | 4 | 山東貝特 |
| ||
破拱裝置 |
| 4 | 山東貝特 |
| ||
壓力安全閥 |
| 4 | 山東貝特 |
| ||
料位裝置 |
| 8 | 外 購 |
| ||
15 | 總 功 率 | 約206kw(含螺旋輸送機) | ||||
說明：
1）以上配置不包括混凝土基礎及預埋件等。
2）國內使用我公司免費負責指導安裝、調試及人員技術培訓，買方需負責出賣方安裝、調試人員食宿。國外使用由買方負責指導人員的差旅費及食宿，保修期內負責服務人員的差旅及食宿，過保修期后，服務費用另計。
3）買受方若自制水泥筒倉，需購附件。
4）若水泥筒倉現場制作，買受方需提供吊車及相關輔助設備（氧氣乙炔、電焊機輔料），并負責出賣方工作人員食宿。
5）買受方需自備合適的避雷系統和接地。
6）買受方需自備到攪拌站（樓）配電柜的工作電源。
7）買受方需負責校秤所需砝碼及權威機構進行的重量校準和認證等相關費用。
